La construction de mon ASK 13
- Le Jeu 11 août 2022
Début de la construction
La dérive en CNC

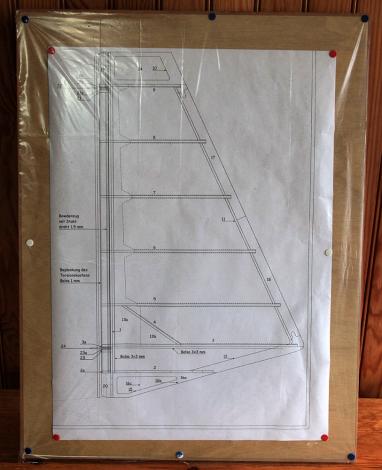

Le chantier , le plan et sa protection

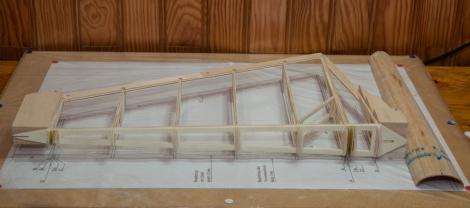

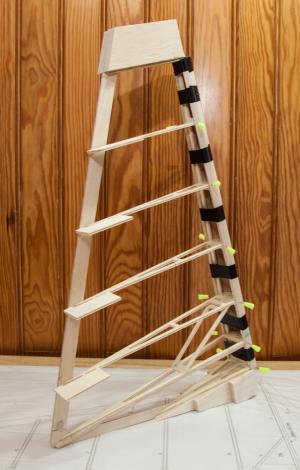

Début de l'assemblage des nervures et longerons ; à noter à droite le coffrage préformé de l'emplanture de la dérive

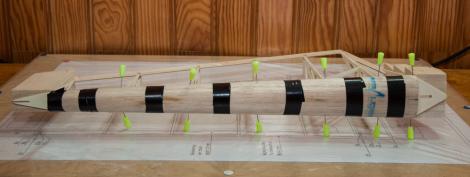

Le formatage du coffrage de l'emplanture reste un exercice relativement difficile compte tenu du diamêtre inférieure à 20 mm du haut de la dérive . Plusieurs essais ont été nécessaires . Cela consiste à découper le développé du coffrage et à le tremper plusieurs heures dans l'eau et avant la pose de formatage ; le mettre dans une eau très chaude 1/4 heure . Poser un film de protection afin de ne pas mouiller la structure des nervures , bien centrer la pièce de bas en haut dans l'axe avec des épingles et rabatre les bords en les fixant avec un moyen approprié (dans mon cas scotch, épingles et pinces à linges ) attendre un bon séchage , déposer le tout pour retirer le film plastique et remettre en place en le collant . Merci à Claude pour ses conseils
une autre vue
à suivre
L'aile coffré et son équipement

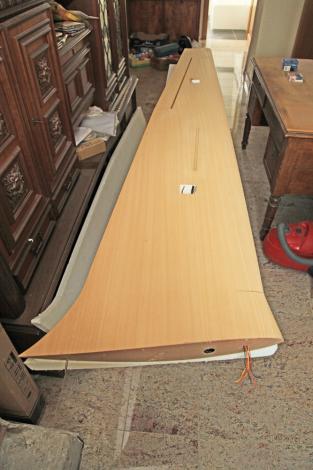

L'aile brute de coffrage en un seul tenant

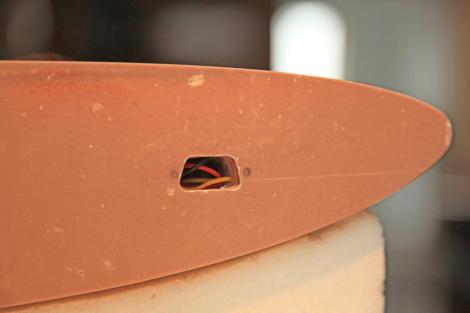

La mise en forme du trou pour la prise informatique 9 pôles

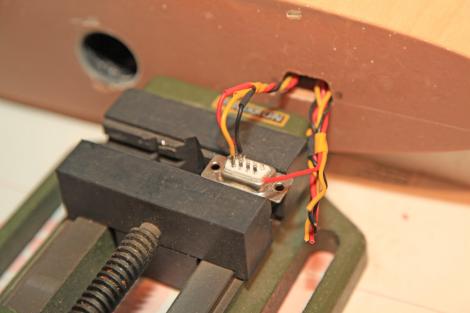

Soudage des 9 fils pour les 3 servos ( aileron , aérofrein intrados , aérofrein extrados )

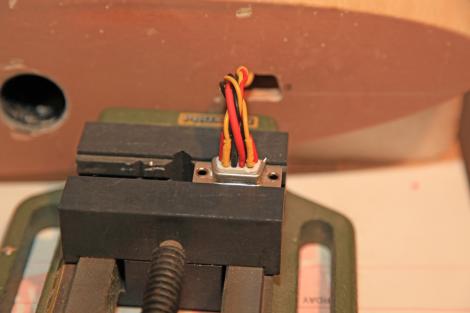

Le travail terminé : à noter la protection individuelle par gainage thermorétractable de couleur assorti au fil

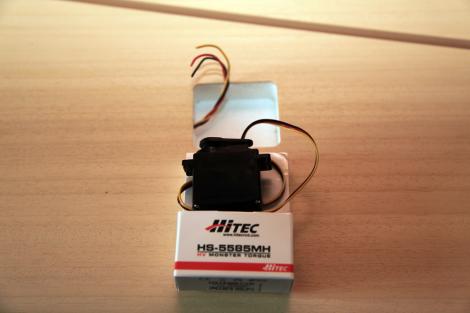

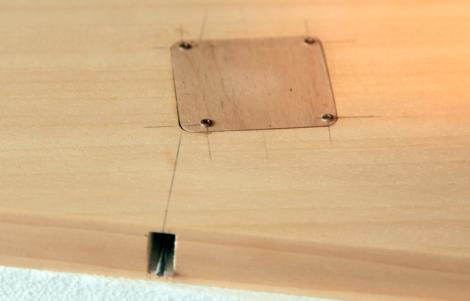

Le servo d'aileron et son puit ; à noter que le puit n'as pas été fraisé perpendiculairement à l'aileron
préparation du puit , cablage de la fiche servo , support pour le couvercle et le trou de liaison

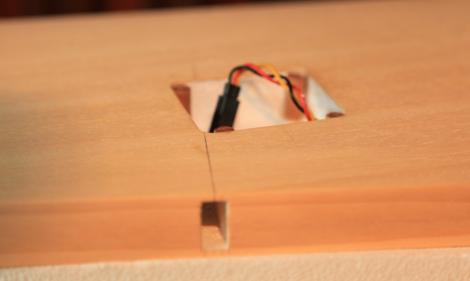

Servo posé avec tige fileté de liaison et couvercle ajusté
Préparation de l'aileron (en cours )
